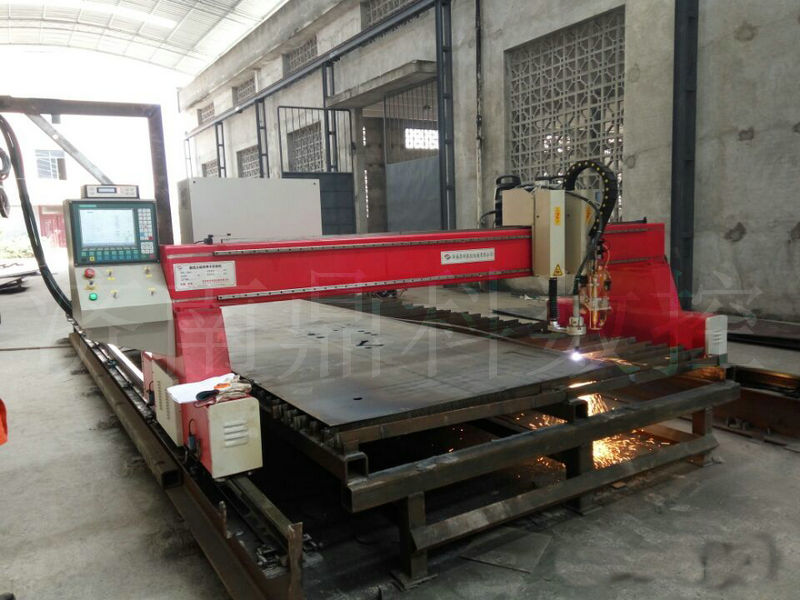

数控等离子火焰切割机
该机主要用于金属板材平面各种形状的火焰等离子切割,可纵向和横向直线切割,也可圆
弧曲线的任意方位切割。
二、设备组成:
包括数控系统、驱动系统、控制系统、机械系统、气路系统各1套。
三、DQG-3000K数控火焰等离子切割机基本配置:
1
|
导轨间距
|
3000mm
|
2
|
导轨长度
|
8000mm
|
3
|
驱动方式
|
双边驱动
|
4
|
数控系统
|
上海交大F2300A
|
5
|
操作台位置(在定货前需确定)
|
右操作
|
6
|
等离子割据防碰装置
|
1组
|
7
|
数控割炬移动体
|
1组[数控]
|
8
|
横向管路传动
|
拖链
|
9
|
纵向管路传动
|
挂线支架
|
10
|
等离子切割电源
|
美国海宝105等离子电源
|
11
|
颜色
|
红色/根据客户要求
|
12
|
电控部分
|
电器柜
|
13
|
等离子切割材料
|
碳钢、不锈钢
|
14
|
等离子碳钢质量切割厚度
|
16mm
|
15
|
等离子碳钢最大穿孔厚度
|
19mm
|
