数控波纹片成型焊接生产线

更新：2018/4/9 21:21:02 点击：

品牌：鼎科
型号： DBW-1300K
概述：波纹片成型焊接生产线主要加工变压器波纹油箱波纹片的成型焊接加工，设备自动化程度高，效率高，操作简单易懂，是变压器油箱设备的必选的优质设备。

产品详情

数控波纹片成型焊接生产线

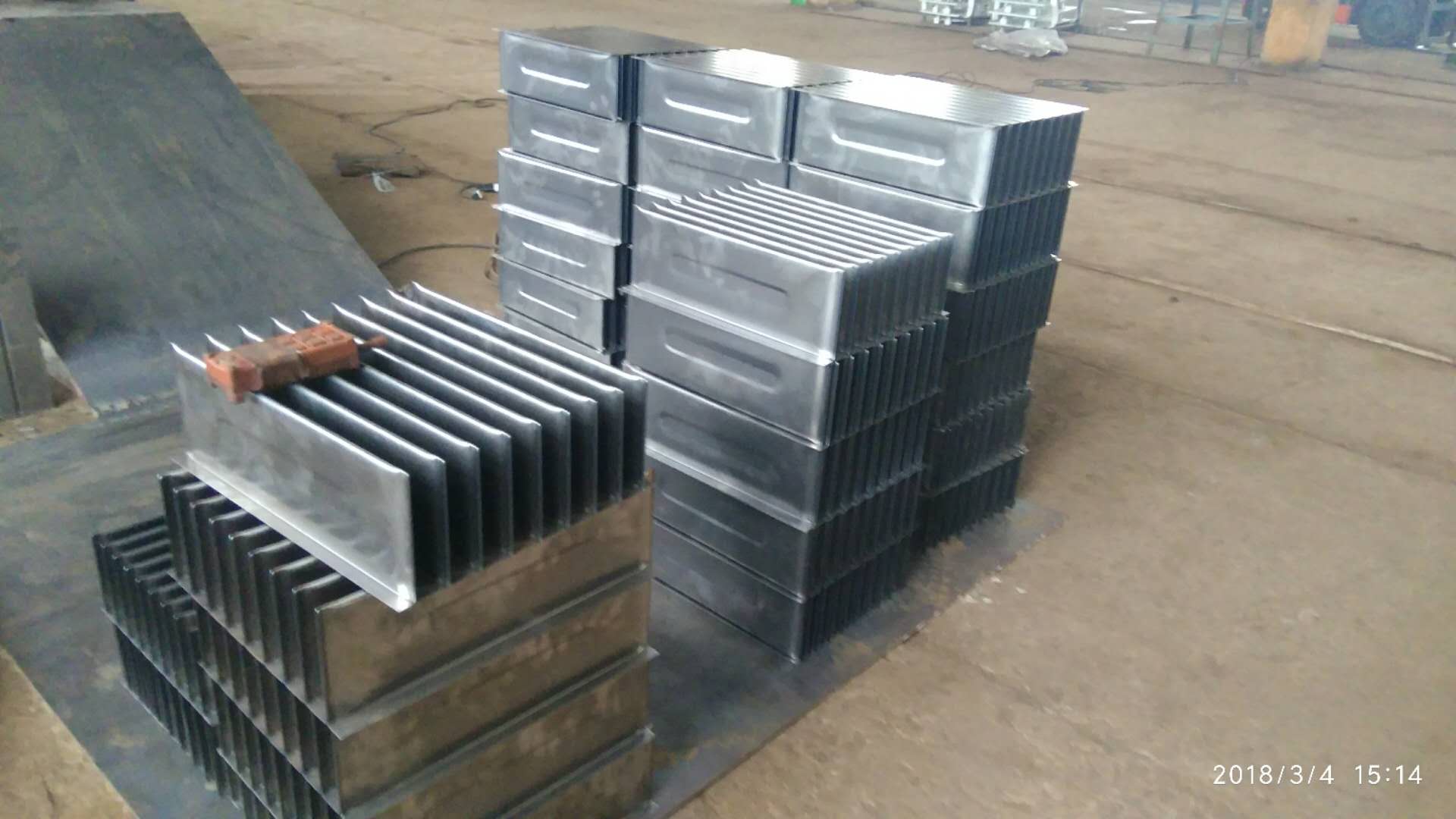

☆生产线用途：波纹片成型焊接生产线是生产变压器波纹油箱的专用设备。

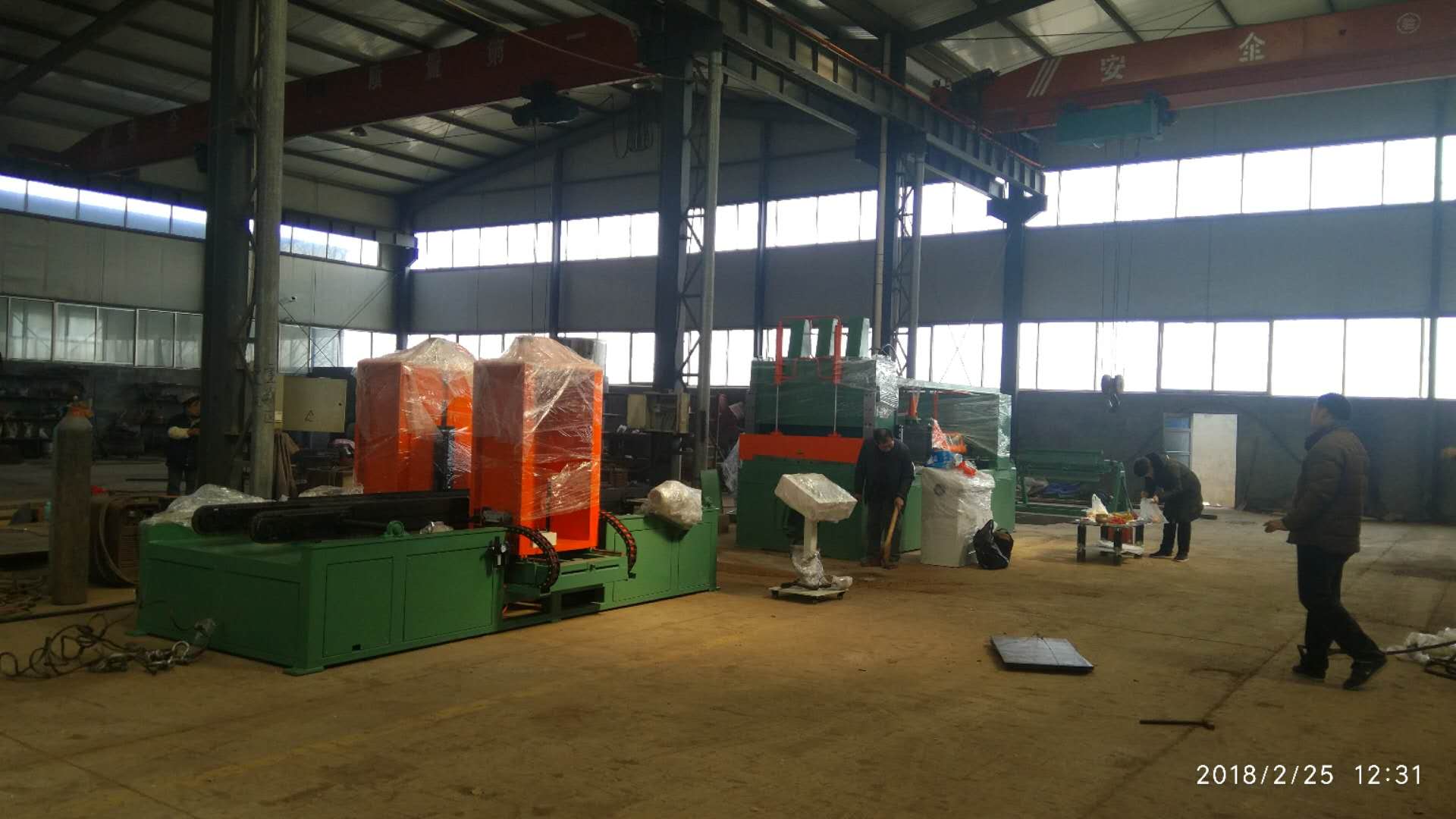

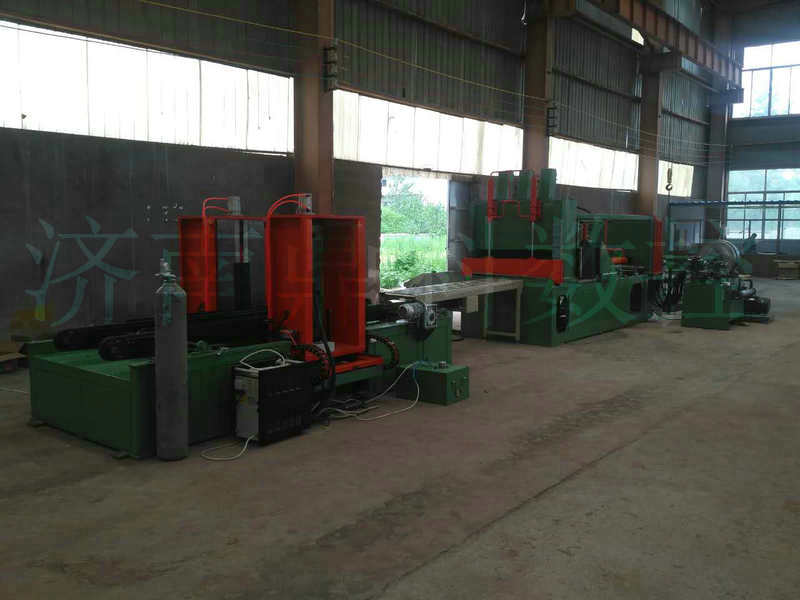

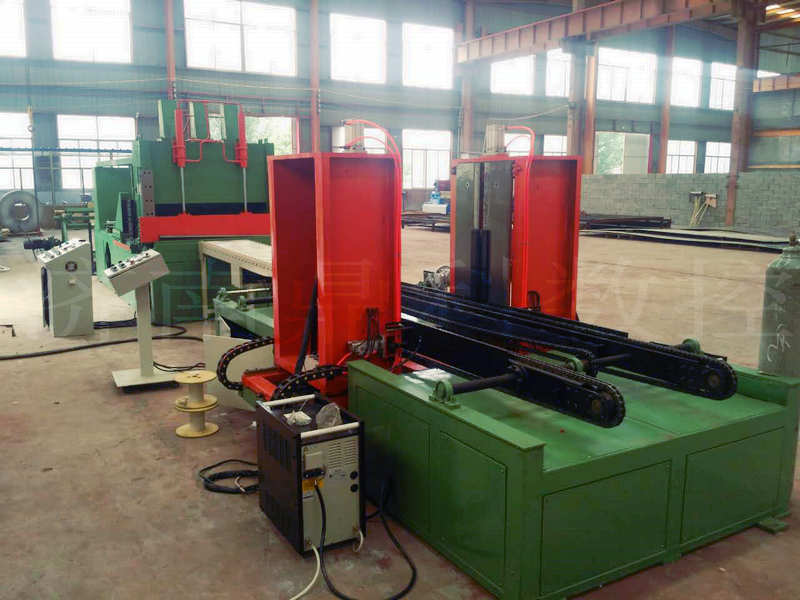

☆生产线整机包括：
开卷机，送料系统，波纹片成型主机、液压剪切边液压系统、电控系统等组成。
☆主要技术参数
序号名    称        单位          数据
1 波纹钢板宽度        ㎜         300-1300
2 波纹钢板厚度      ㎜          1.0～1.5
3 波纹高度            ㎜         50～350（400）
4 波翅加强筋槽数：    个          不少于2（根据用户需要）
5 波纹节距           ㎜         45-60
6 波翅内距           ㎜        6±1
7 波纹片前端长       ㎜         ≥40
8 波纹片后端长       ㎜         ≥60
9 成型机主机占地面积㎜ 7000×4000
10电气控制  数控
11控制界面  彩色触摸屏
12 生产线动力  液压系统提供
