新型硅钢片纵剪线

更新：2018/4/9 23:15:32 点击：

品牌：鼎科
型号： ZJX-1250
概述：本生产线主要用于电工硅钢片的开卷、剪切分条、收卷，适用于变压器、电机、发电机，互感器，电器等制造业，生产线质量品质保证，速度快，操作简单，省事省力。

产品详情

                                  硅钢片纵剪线
1.生产线的用途

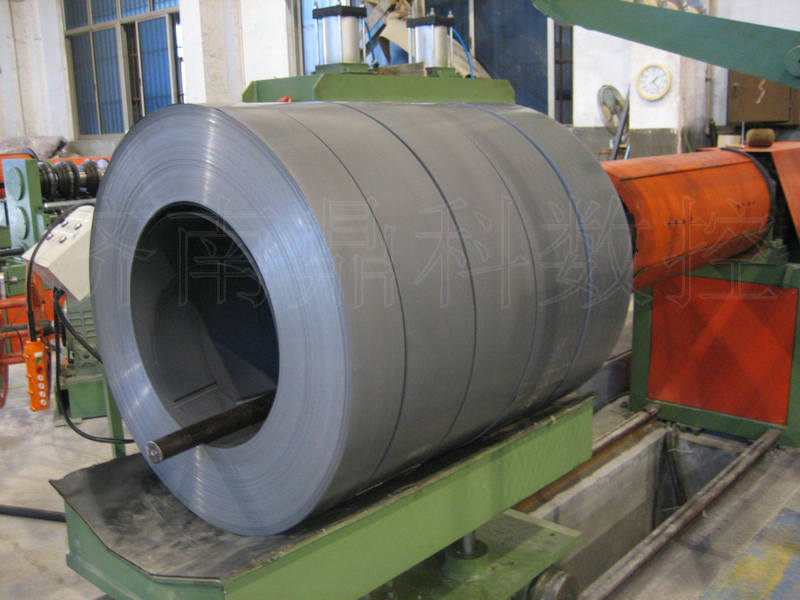

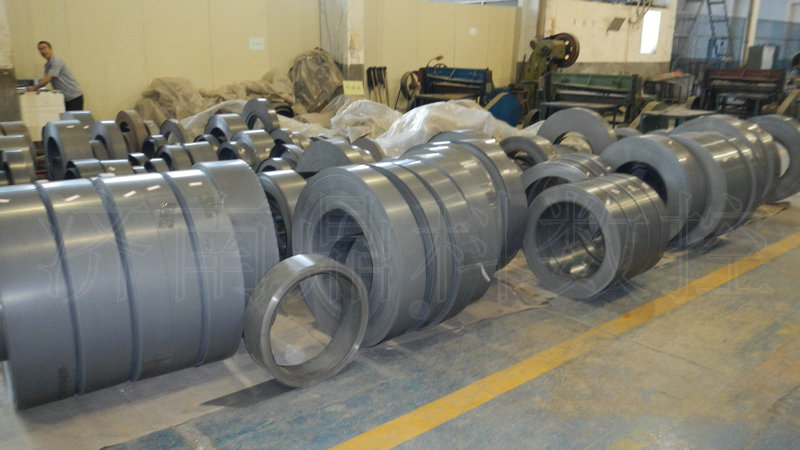

本生产线主要用于电工硅钢片的开卷、分条、收卷。
适用于变压器、电机、互感器、电抗器、电器等制造业。
2.生产线的组成

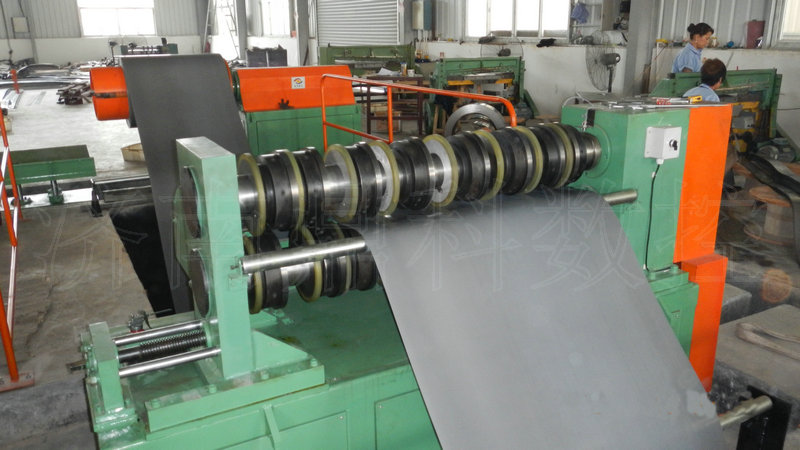

3.普通纵剪线主要有：开卷机、纵剪机、涨紧分料机、收卷机、电控系统组成、

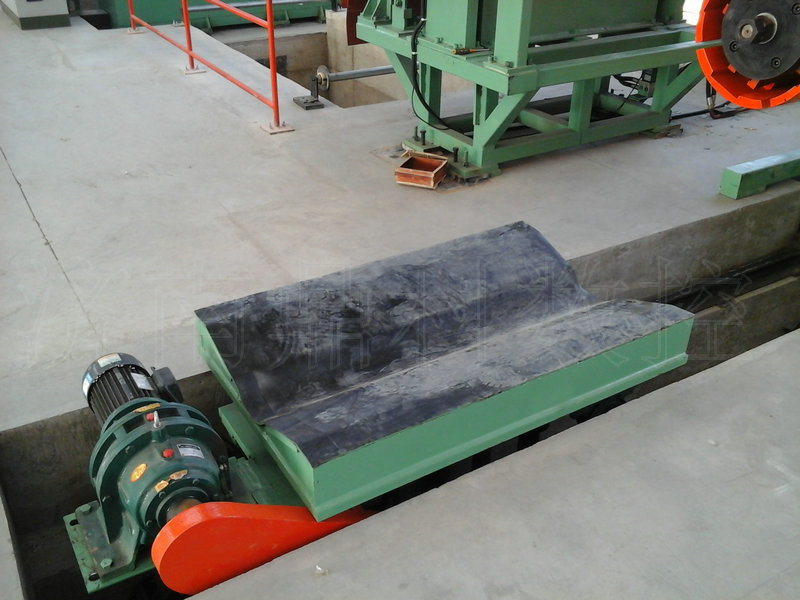

自动纵剪线除以上机械配置外还包括：支撑架及液压上下料小车、储料检测装置、
纠偏送进装置、废边收卷机、液压系统、触摸屏、PLC电气控制系统等设备。
4.生产线的性能
4.1自动纵剪线采用PLC控制、触摸屏显示各项数据，可进行各项数据的设定，
生产线可全线联动也可单机独立运转，配以变频调速装置，纵剪速度方便调节。
4.2普通纵剪线通过电控系统人工调整机器速度，设有定长剪切显示功能。
5.硅钢片纵剪线技术参数：型号，DZJX-1250
5.1 加工材质            电工硅钢片卷料
5.2 加工板厚           0.23-0.5mm
5.3 卷料宽度范围         40-1250 mm
5.4 剪切精度:
     宽度误差              ±0.1//1000mm
     单边不直度            ≦0.2/2000mm
     纵剪毛刺              ≦0.02mm
5.5 一次最多剪切条数     10条
5.6 设备运行控制方式     PLC数控自动控制 / 电控
5.7 设备最高线速度      0-50(80,120)m/min
5.8 开/收卷机主轴承重量 5000kg
5.9 电机总功率           约27KW
10 生产线占地尺寸         14×6.8m
